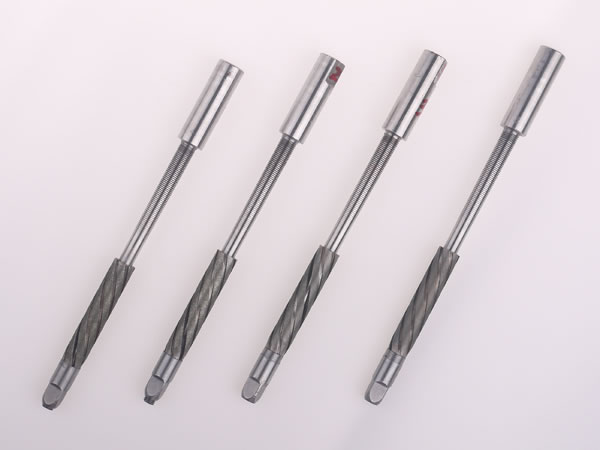

Mandril de esmerilado con diamante



Honing ofrece una gran variedad de máquinas rectificadoras para esmerilar orificios en una gran variedad de componentes y maquinaria industrial. Diseñamos y fabricamos útiles de esmerilado personalizados para que se adapten a las aplicaciones que usted desee. Estos mandriles incorporan una manga abrasiva y son ideales para la producción a gran escala de piezas de alta precisión. Ofrecen una gran eficiencia de trabajo, precisión de rectificado y una vida útil más larga. La manga abrasiva puede extenderse en función de la pieza a esmerilar.

Nuestros mandriles de esmerilado con diamante son herramientas de una sola pasada, esto es, rotan realizando una sola pasada dentro y fuera del orificio. Estos son limitados en cuanto a materiales y volumen de piezas a procesar. El rango de rectificado no debe superar el rango de ajuste de la manga abrasiva de diamante. Estas herramientas rectificadoras son ideales para procesar pequeños orificios en piezas de acero y hierro fundido. Si está interesado en este producto o en otros escariadores, no dude en ponerse en contacto con nosotros.

Parámetros técnicos
Modelo Diámetro ( d1 ) Código de la manga abrasiva D3/D5/D7/D8/D0( XX ) Longitud de la manga abrasiva ( L ) Seleccione la manga abrasiva en función de la longitud de la pieza a procesar
Longitud del material abrasivo Longitud de la pieza de trabajo
4-HPH-d1-L ¢9.5-9.9 4-HPH-d1-XX-L 65/76/90 65 Pieza de trabajo < 28
5-HPH-d1-L ¢9.9-12 5-HPH-d1-XX-L 65/76/90 76 25< vida útil < 35
6-HPH-d1-L ¢11.9-13.5 6-HPH-d1-XX-L 65/76/90/101 90 33 < vida útil < 45
7-HPH-d1-L ¢13.4-17 7-HPH-d1-XX-L 65/76/90/101 101 43< vida útil < 56
8-HPH-d1-L ¢16.9-20 8-HPH-d1-XX-L 65/76/90/101/127 127 55 < vida útil < 76
9-HPH-d1-L ¢21.9-24 9-HPH-d1-XX-L 65/76/90/101/127

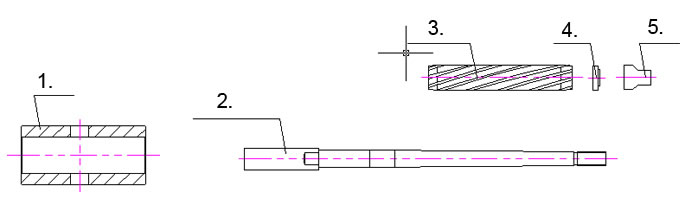

Componentes

1. Camisa      2. mandril      3. manga abrasiva     4. junta      5. tornillo
